最近热映的关于监狱题材的电影《金蝉脱壳》很好的诠释及反映了科技与智慧在现代监狱应用的重要，随着罪犯技术素质越来越高，采用高科技手段加强防范是当务之急，“监狱安防”已是一个重要的课题。监狱，是实现社会治安综合治理的最重要的环节之一。
  随着监狱信息化管理水平的提升，对监控系统提出了更高的要求。而随着行业技术的发展，部份原先系统建设情况已经有局限性，安全监管压力与日俱增。数字高清、全方位监控的摄像机也更受监狱系统应用的欢迎。作为监狱安防监控系统应用的领导品牌，华安泰在2013安博会高清应用技术交流会中详细分享了其在监狱高清领域应用的经典案例。让我们再将精彩回顾一下：
  某监狱项目系统实施情况介绍：
  某监狱监控系统项目该项启动于2012年9月份，是华安泰2013年实施完成的监狱项目之一，采用了VIKOR品牌网络高清视频监控整体解决方案，项目规模800个监控点，整个系统应用到了综合管理平台、智能分析等模块，并采用了大量VIKOR鱼眼全景高清摄像机。针对用户方需求，项目上做了定制化设计，使整体系统为实际需求“量身打造”，在效果、实施、使用等各方面都非常出色，可以作为行业高清监控系统应用的标杆。

  监狱监控系统主要实施目：
 1、防止犯人越狱。能过监控系统与报警、周界相结合，使狱警对周边的动态了如指掌，一旦有动静，系统会马上通知监控人员，做出快速发应。
 2、对犯人活动与生产状况进行监管。这主要体现在监狱的工厂和劳动改造区域。
 3、预防非法聚焦打架斗殴。监狱里人群复杂，不易管理，如果控制不当，随时有可能发生斗殴事件，造成恶劣影响。通过监控系统，辅以智能分析，对斗殴事件做最大限度的防患。
 4、对犯人生活区域进行安全监管。主要是监舍、放风、食堂等区域，防止犯人有自残或斗殴的行为。这也是目前监狱安防系统最重要的一个功能。

  监狱视频监控系统需求分析：
 监狱指挥中心需要对整个监狱进行集中监控，每栋监舍有单独的分控中心，分控中心需要实时调用所辖的监舍视频，指挥中心根据需要调用各处的视频，并对所有周界、工厂、活动区域、食堂、禁闭室、医院等区域的监控点进行实施监控。权限严格分级管理，分控中心只有调用本辖区的权限，指挥中心有调取所有视频的权限。对狱墙等关键区域进行智能分析，并将周界报警联动视频画面在电视墙上显示的需求，以及对聚集人群、斗殴等行为进行识别，采用集中存储，所有区域必须实现无死角监控的需求。

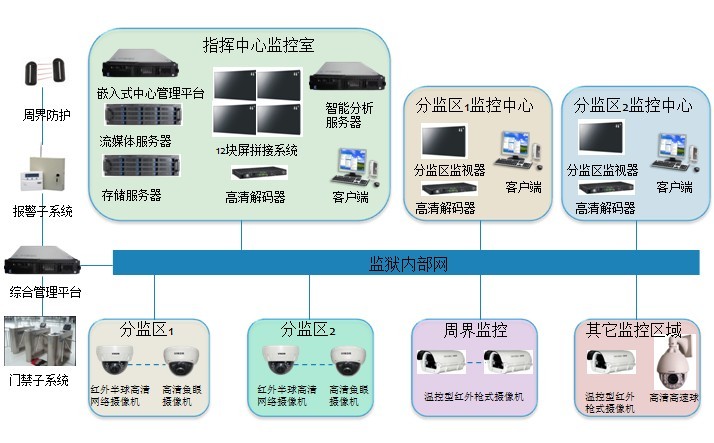

 监狱高清监控系统实施架构：

监狱综合管理平台

  VIKOR监狱应用的综合管理平台，从安防角度来说，视频监控也只是安防系统的一部分，视频监控管理平台只是管理网络的平台软件，而综合管理平台，是将视频监控、报警系统、门禁系统、对讲系统、广播系统、停车场系统等多个子系统进行统一接入管理的大型平台，设置各个系统的协同工作，使监控和管理人员可以更好的掌控整个系统，使整个大系统真正智能化。

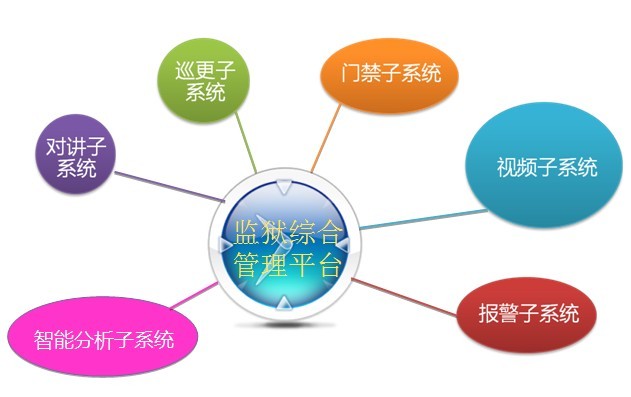

  此项目采用的综合管理平台包括六个子系统：智能分析子系统、对讲子系统、巡更子系统、门禁子系统、视频子系统、报警子系统。

智能分析子系统

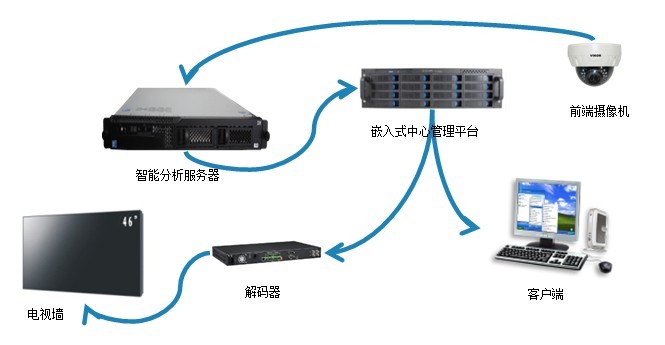

  智能分析子系统采用独立的服务器模式与监控管理平台连接，其服务模式如图上所示，智能分析服务器接收由管理平台所分配需要分析的视频信息后，再将分析的结果返回管理平台，如果分析结果有报警信息，那么管理平台将报警相关视频推送至预设有相关权限的客户端或者电视墙上，以提醒监控人员关注报警信息。严格上来说，智能分析子系统是属于视频监控管理平台管理，因为其独立性，我们把其单独列出来作为综合管理平台的一个子系统。

  监狱常用的几种智能分析功能包括人脸识别、入侵、越界、聚众闹事、打架斗殴、跟随几种，其中打架斗殴与聚众闹事、越界以及人脸识别是其中最重要的。人脸识别通常都在比较重要的出入口使用，数量不多。打架斗殴、聚众闹事一般都是在食堂、放风区域发生，所以这两种识别主要在放风区、工厂、食堂等地采用，越界主要针对狱墙等周边环境。

  语音对讲、广播子系统

  在早先的监狱管理中，犯人自残、自杀、致伤案件很多，是因为监管和预防措施不足，无法及时阻止突发事件的发生。另外暴力执法的存在，也让监狱犯人的生命安全得不到保障，为了不再有这种现象发生，就需要有合适的监管手段。华安泰综合管理平台，将在各个监仓的紧急按钮与视频联动，同时在各个前端的网络摄像机上都装备了语音对讲，一旦有紧急事件发生，犯人按下紧急求助按钮后，电视墙画面会马上切换到相关连的摄像头，并接通语音对讲，可以使监狱管理人员快速反应，进行救援。如果监控发现犯人有不正常举动或者狱警不符合管理条例的行为，也可以马上打开语音对讲对其进行警告。

  门禁子系统

  监狱的门禁系统管理主要是AB门的管理，需要读取双向读卡门、多卡开门等非正常状态以及实现防胁迫密码输入功能、AB门互锁功能、门长时间未关闭报警功能。华安泰综合管理平台主机与AB门管理主机对接，一旦发现上述的情况存在，报警状态产生，关联画面会被投到电视墙上，让监控人员及时了解情况。

  巡更子系统

  华安泰综合管理平台与巡更主机对接后，所有巡更信息都可以在电子地图上显示，如果需要，可以将每一次巡更的视频情况实时在电视墙上或者客户端上显示出来。同时，事后可以根据每一条巡更信息来查询相关的视频录像资料。

  VIKOR监狱高清监控系统特点

  监控行业的飞速发展，对用户来说，无非期待两种结果：功能更强大，使用更简单。而目前安防行业仍然秉持着当初工业化设计的初衷，功能虽然强大了，产品设计却并未朝着易用性发展。华安泰的系列监控产品，则充分考虑到用户安装和使用的便利，在产品形态与交互界面上进行大力优化，最终形成一套有利于用户掌握和使用的系统。

  安装维护简单，使用易上手

  具体体现在：1、嵌入式平台，无需现场安装平台，接上去就可以直接使用;2、调试更简单，使用华安泰客户端，两个步聚即可完成设备的增加，3、交互界面简单易懂，即使没用过电脑的客户，简单培训2小时，去除了一般用户使用的繁琐。4、维护方便，系统有完善的运行日志，一旦有问题都会记录在日志中。

  视频管理平台架构易于扩展

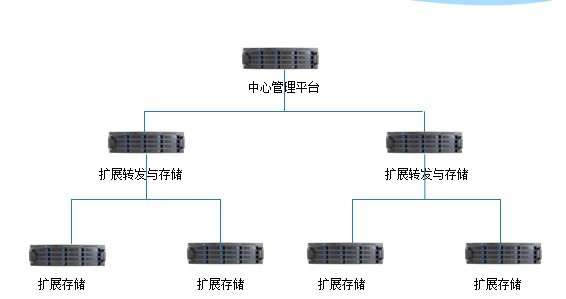

  采用华安泰视频高清网络视频监控系统，扩容成为一件极其简单的事。在某监狱项目中，第一期采用的规模只有90个点，平台服务器也只有两台，二期要扩充到800点的规模，在原来基础上直接增加了16台服务器，原来的主机系统不需要做任何程序改动，甚至不需要停用，重新设置参数并增加接入授权即完成了扩容，操作简单，快捷。



  电子地图

  VIKOR视频高清网络视频监控系统可使用矢量地图、位图地图、GIS地图，还可多层地图叠加。报警时摄像点会闪烁提醒，可快速定位报警地点，可随意选定某位置的摄像机图标以浏览该摄像点视频。

  针对监狱需求设计的电视墙功能

  监狱项目高清监控系统的特点是几乎所有视频都需要实时监控，也就是说对转发服务器的要求特别高，800个高清点的项目，每路3M码流，总共算下来转发总码流超过2400M。针对如此高的转发需求，针对程序和硬件配置做了特殊设计，大大提高了嵌入式监控平台流媒体主机的转发能力。华安泰所实施的这个项目整个监狱系统实际转发路数超过1000路，整个管理平台共用了18台主机，8台存储设备，1台管理主机，兼负转发以及存储任务的主机只有9台，大大节约了后端管理平台的成本，提高了系统的性能。

超强兼容性



  如上图所示，VIKOR监狱高清监控系统具有超强的兼容性，可与海康、大华、安讯士、三星、华安泰、SONY、BOSCH等国内外主流厂商进行无缝对接。

全天候无死角监控

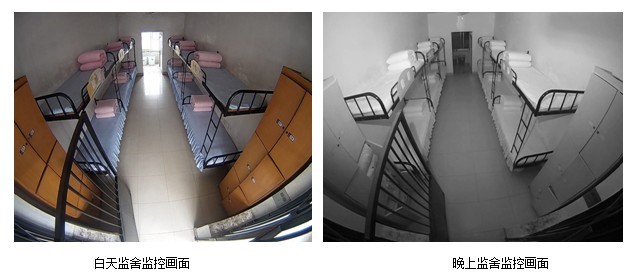

  本项目监仓中采用的VIKOR鱼眼摄像头有效角度是170度，一个监仓用一台摄像机，完全没有死角，同时，配合华安泰的全角度红外灯，全天候24小时监控，任何时候都能够监控到所有人员。

超低码流

  VIKOR网络摄像机采用了全球最先进的视频压缩算法，在同等画质情况下，VIKOR网络摄像机只需用到其它同类产品一半的码率。这也就意味着，采用VIKOR的产品，网络与存储的预算都可以节约一半。

定制化功能

  VIKOR监狱高清监控系统可标记重点关注犯人床位；犯人熄灯期间异常动作报警；加大画面叠加字符，使之在16分割画面也能清晰可见；通过二次开发，将第三方DVR接入到平台统一管理。

监狱项目相关监控高清产品介绍

一、华安泰防暴高清鱼眼网络半球摄像机






Ø 国内首创定点畸变矫正技术，可有效改善超广角带来的画面畸变。
Ø 具备防破坏功能，符合EN50155的抗冲击标准。
Ø 170º超广视角，室内环境无死角。
Ø 超高透光度防破坏外罩，保障视频效果。
Ø 实时分辨率1920×1080@25fps，最高分辨率达到2048*1536@20fps，具备超级宽动态功能。
Ø 支持国际通用协议onvif以及国标GB/T 28181协议，兼容性极强。
Ø 可配合华安泰全角度外置防暴红外灯使用，可实现外黑白功能。

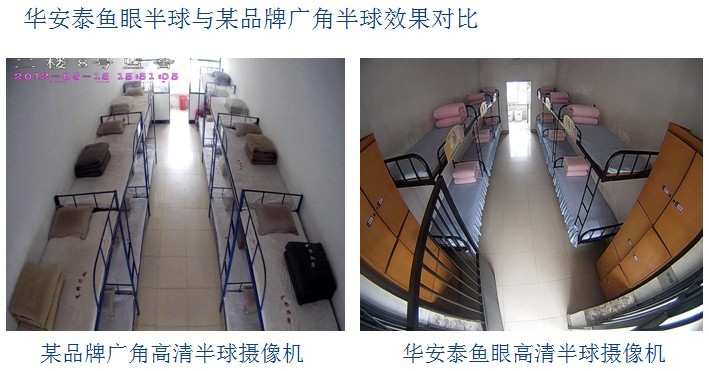

  上图为VIKOR鱼眼摄像机和某品牌广角摄像机在监狱测试时的视频截图。其中一个是2.6mm镜头的广角摄像机，另一个是华安泰的鱼眼摄像机，这两个画面是在同一个监仓里面，从截图中可明显看出，右面的画面比左边的画面角度要大很多，右图为鱼眼高清镜头，图像中门边框外面及所有床铺都能清晰显示，整个监仓完全没有死角。

二、VIKOR防暴高清鱼眼网络半球摄像机

* 应用知识

Ø 适用于监狱监舍、金融安防、开放式公共场合，防止暴力破坏。
Ø 超大角度，适用于较小面积的室内环境使用。
Ø 选择安装位置一般靠近墙的中上位置或天花板，有效监控整个房间。
Ø 配合全角度外置红外灯使用，可达到全天候监控效果。
Ø 离安装较近的位置，不要有大范围遮挡视角的物体。

三、VIKOR温控型红外高清网络摄像机

Ø 内置温度控制器，5ºC时启动加热，40ºC时启动风扇，极大增加环境适应能力
Ø 如果摄像机启动时温度底于5ºC，主系统将等待加热至5ºC以上时再启动，防止系统死机。
Ø 红外照明采用四颗第三代大功率阵列红外灯，室外有效距离80米，30000小时光衰不超过10％。
Ø 实时分辨率1920×1080@25fps，最高分辨率达到2048*1536@20fps，具备超级宽动态功能。
Ø 防水等级IP66
Ø 支持国际通用协议onvif以及国标GB/T 28181协议，兼容性极强。

* 应用知识

Ø 具备温控功能，并且可以在低温下启动时主动先加热再启动，适于用在可能有低温情况的室外环境。
Ø 红外距离长，且带宽动态功能，适用于周界、室外带阴影等环境。
Ø 适用于街道、公路等环境监控
Ø 在室外使用时请在菜单中选择“室外模式”，防止在某些光线环境下造成摄像机画面闪烁。
Ø 红外功耗较大，最大电流可达1A，电源和布线需考虑功耗问题。

四、VIKOR高清宽动态网络半球摄像机




Ø 具备防破坏功能，符合EN50155的抗冲击标准。
Ø 具备超级宽动态功能，动态范围达到100dB
Ø 超高透光度防破坏外罩，保障视频效果。
Ø 实时分辨率1920×1080@25fps，最高分辨率达到2048*1536@20fps，具备超级宽动态功能。
Ø 支持国际通用协议onvif以及国标GB/T 28181协议，兼容性极强。
Ø 可配合华安泰防暴红外灯使用，实现外黑白功能。

l 应用知识

Ø 适用于背光的环境，如对准门、窗等方位的室内监控点。
Ø 宽动态的调整范围也是有一定限制的，如果明暗区域相差太大，也有可能无法完全消除北光效果。
Ø 如果发现背光源太过强烈，导致无法很好实现宽动态效果，可以对安装角度和镜头角度进行调

五、VIKOR光接口高清网络枪式摄像机

Ø 采用单模光纤，传输距离可达20－40Km。
Ø 具备超级宽动态功能。
Ø 平均无故障工作时间超过50000小时
Ø 超低功耗，平均功耗不超过6W。
Ø 实时分辨率1920×1080@25fps，最高分辨率达到2048*1536@20fps。
Ø 支持国际通用协议onvif以及国标GB/T 28181协议，兼容性极强。

* 应用知识

Ø 布线距离过长，超过100米的网络传输极限并且没有中继设备的情况下，要考虑使用光接口摄像机。
Ø 光接口摄像机除接口与正常网络摄像机不同，设置和功能与网络摄像机完全一致，共用平台及客户端软件。
Ø 护罩需考虑光纤的横截面积比网络或同轴视频线小很多，出口处的防水问题需考虑好。
