　　闭路电视系统



　　Closed Circuit Television (CCTV) 一种图像通信系统。其信号从源点只传给预先安排好的与源点相通的特定电视机。广泛用于大量不同类型的监视工作、教育、电视会议等。



　　闭路电视监控系统（CCTV）是安全技术防范体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统，它可以通过遥控摄像机及其辅助设备（镜头、云台等）直接观看被监视场所的一切情况，可以把被监视场所的情况一目了然，且提供录像可供事后查询和分析。同时，电视监控系统还可以与防盗报警系统，门禁系统等其它安全技术防范体系联动运行，使其防范能力更加强大。





　　概述



　　闭路电视监控系统能在人们无法直接观察的场合，却能实时、形象、真实地反映被监视控制对象的画面，并已成为人们在现代化管理中监控的一种极为有效的观察工具。由于它具有只需一人在控制中心操作就可观察许多区域，甚至远距离区域的独特功能，被认为是保安工作之必须手段。



　　闭路电视监控系统能提供某些重要区域近距离的观察、监视和控制。系统符合国家有关技术规范。一般在系统应设置电视摄像机，以实现全方位监控。系统的主要设备应配置电视监视器、时滞录像机和画面处理器等，使用户能调看任意一个画面和遥控操作任意一台有遥控功能摄像机的云台和变焦功能。





　　闭路电视（又称CCTV）监控系统是安防领域中的重要组成部分，系统通过摄像机及其辅助设备（镜头、云台等），直接观察被监视场所的情况，同时可以把监视场所的情况进行同步录像。另外，电视监控系统还可以与防盗报警系统等其他安全技术防范体系联动行动，使用户安全防范能力得到整体的提高

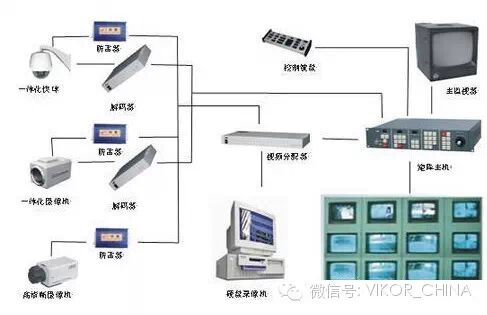

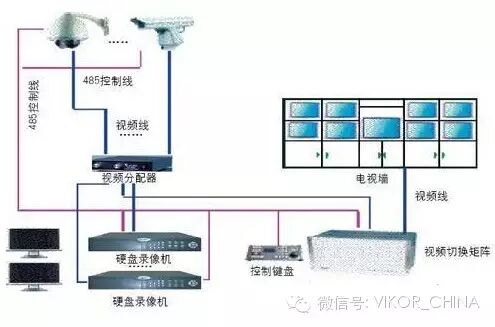

　　CCTV系统的组成：概括的说，由前端，传输，终端组成。



　　（1） 前 端： 用于获取被监控区域的图像 ：一般由摄像机和镜头、云台、编码器、防尘罩等组成。





　　（2）传输部分： 作用是将摄像机输出的视频（有时包括音频）信号馈送到中心机房或其他监视点：一般由馈线、视频电缆补偿器、视频放大器等组成。



　　（3） 终 端： 用于显示和记录、视频处理、输出控制信号、接受前端传来的信号：一般包括监视器、各种控制设备、和记录设备等。





　　闭路电视的主要设备：

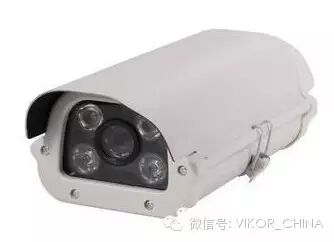

　　1.摄像机： 在系统中，摄像机处于系统的最前沿，它将被设物体的光图像转变成电信号--视频信号，为系统提供信号源，因此它是系统中最重要的设备之一。



　　2.摄像机镜头：摄像机光学镜头的作用是把被观察目标的光像聚焦于CCD传感器件上，在传感器件上产生的图像将是物体的倒像，尽管用一个简单的凸透镜就可以实现上述目的，但这时的图像质量不高，不能在中心和边缘都获得清晰的图像，为此往往附加若干透镜元件，组成一道复合透镜，方能得到满意的图像。



　　3.云台：它与摄像机配合使用能达到上下左右转动的目的。扩大一台摄像机的监视范围，同时能在一定范围内跟踪目标并进行摄像，提高了摄像机的实用价值。由于使用环境不同，云台的种类很多。



　　4.防护罩（防尘罩）和支架、解码器： 防尘罩的作用是用来保护摄像机和镜头不受诸如有害气体、大灰尘及人为有意破坏等环境条件的影响。（解码器则用来完成对摄像机镜头，全方面云台的总线控制。支架是用于摄像机安装时作为支撑的，并将摄像机连接于安装部位的辅助器件上）



　　5. 监视器： 监视器是电视监控系统的终端显示设备。整个系统的状态最终都要体现在监视的屏幕上。监视器的优劣直接影响着整个系统的最终效果。



　　6.信号传输： 当监控现场于控制中心较近时采用视频图像，控制信号直接传输的方式，当距离较远时，采用射频、微波、或者光纤传输的方式。常用设备有：同轴电缆、双绞线、光纤。可传输距离由近到远依次递增。



　　7.控制中心控制设备与监视设备： （1）视频信号分配放大器； （2）矩阵（视频信号切换器）； （3）终端控制器（操作键盘）； （4）报警扩展打印器（5）字符发生器、电梯层楼叠加显示器 ； （6）终端解码器； （7）终端控制器； （8）多画面分割器；（9）视频移动探测器；（10） 隔离接地环路变压器 ； （11）计价及控制机柜等等





　　总结



　　闭路电视监控系统是安全技术防范体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统，它可以通过遥控摄像机及其辅助设备（镜头、云台等）直接观看被监视场所的一切情况，同时还可以与防盗报警系统等其它安全技术防范体系联动运行，使其防范能力更加强大。闭路电视监控系统的技术要求主要是：摄像机的清晰度、系统的传输带宽、视频信号的信噪比、电视信号的制式、摄像机等。



　　利用闭路电视监控系统，可以保护人身安全，节省时间和费用，提高效率，实现实时指挥和调度，处理和保存信息。闭路电视监控系统已被日益广泛的应用到公安、金融(银行、邮政储蓄、证券交易所)、工矿、交通管理(高速公路、国道、城市交通枢纽)、交通运输(机场、码头、铁路、公路客运站)、医院、商业(商场、超市、珠宝行、批发市场)、学校、住宅小区物业管理、军事、酒店(宾馆、饭店、写字楼)、重要物资仓库及安全保卫等各种领域，已成为现代化管理标志之一。
