【安防百科】VGA、DVI、HDMI等常见视频接口介绍

文章出处：华安泰智能网责任编辑：华安泰作者：VIKOR人气：-发表时间：2015-06-15 15:47:00

点击「华安泰智能安防」加关注微信号：VIKOR_CHINA

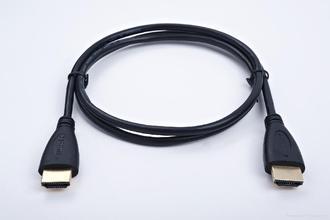

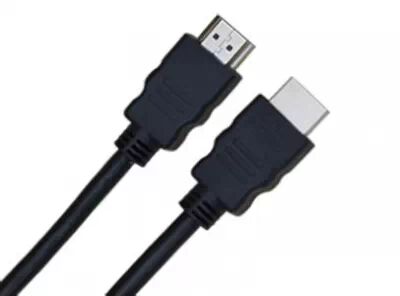

HDMI

　　高清晰度多媒体接口（英文：High Definition Multimedia Interface，HDMI）是一种数字化视频/音频接口技术，是适合影像传输的专用型数字化接口，其可同时传送音频和影像信号，最高数据传输速度为18Gbps。同时无需在信号传送前进行数/模或者模/数转换。HDMI可搭配宽带数字内容保护（HDCP），以防止具有著作权的影音内容遭到未经授权的复制。HDMI所具备的额外空间可应用在日后升级的音视频格式中。而因为一个1080p的视频和一个8声道的音频信号需求少于4Gbps，因此HDMI还有很大余量。这允许它可以用一个电缆分别连接DVD播放器，接收器和PRR。

　　HDMI不仅可以满足1080P的分辨率(1.3版本的基本在5760*3240分辨率)，还能支持DVD Audio等数字音频格式，支持八声道96kHz或立体声192kHz数码音频传送，可以传送无压缩的音频信号及视频信号。HDMI可用于机顶盒、DVD播放机、个人电脑、电视游乐器、综合扩大机、数字音响与电视机。HDMI可以同时传送音频和影音信号。[1]

　　HDMI支持EDID、DDC2B，因此具有HDMI的设备具有“即插即用”的特点，信号源和显示设备之间会自动进行“协商”，自动选择最合适的视频/音频格式。

　　与DVI相比HDMI接口的体积更小，HDMI/DVI的线缆长度最佳距离均不超过8米。只要一条HDMI缆线，就可以取代最多13条模拟传输线，能有效解决家庭娱乐系统背后连线杂乱纠结的问题。

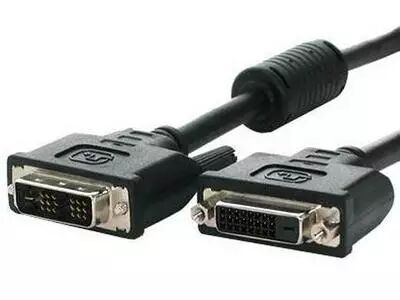

DVI

　　DVI（Digital Visual Interface），即数字视频接口。它是1999年由Silicon Image、Intel（英特尔）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu（富士通）等公司共同组成DDWG（Digital Display Working Group，数字显示工作组）推出的接口标准。

　　考虑到兼容性问题，显卡一般会采用DVI-I接口，这样可以通过转换接头连接到普通的VGA接口。而带有DVI接口的显示器一般使用DVI-D接口，因为这样的显示器一般也带有VGA接口，因此不需要带有模拟信号的DVI-I接口。当然也有少数例外，有些显示器只有DVI-I接口而没有VGA接口。显示设备采用DVI接口具有主要有以下几大优点：

　　一 速度快

　　DVI传输的是数字信号，数字图像信息不需经过任何转换，就会直接被传送到显示设备上，因此减少了数字→模拟→数字繁琐的转换过程，大大节省了时间，因此它的速度更快，有效消除拖影现象，而且使用DVI进行数据传输，信号没有衰减，色彩更纯净，更逼真。

　　二 画面清晰

　　计算机内部传输的是二进制的数字信号，使用VGA接口连接液晶显示器的话就需要先把信号通过显卡中的D/A（数字/模拟）转换器转变为R、G、B三原色信号和行、场同步信号，这些信号通过模拟信号线传输到液晶内部还需要相应的A/D（模拟/数字）转换器将模拟信号再一高清视频高清视频（一般来讲，单通道的DVI接口，最大的刷新率只能支持到1920*1080*60hz或1600*1200*60hz）次转变成数字信号才能在液晶上显示出图像来。在上述的D/A、A/D转换和信号传输过程中不可避免会出现信号的损失和受到干扰，导致图像出现失真甚至显示错误，而DVI接口无需进行这些转换，避免了信号的损失，使图像的清晰度和细节表现力都得到了大大提高。

　　三 支持HDCP协议

　　DVI接口可以支持HDCP协议，为将来看带版权的高清视频打下基础。不过要想让显卡支持HDCP，光有DVI接口是不行的，需要加装专用的芯片，还要交纳不菲的HDCP认证费，因此真正支持HDCP协议的显卡还不多。

　　HDCP信号从接口形式，管脚定义，数据格式等都与DVI相同，只是考虑保密的原因，对数据进行了加密，要符合HDCP的协议要求。考虑到这只是协议层面的不同，我们可将此两者等同考虑。

　　DVI接口和VGA接口不同，DVI接口存在很多标准，使用显示器时一定要搞明白。DVI一共分为5种标准。其中DVI-D和DVI-I分为“双通道”和“单通道”两种类型，我们平时见到的都是单通道版的，双通道版的成本很高，因此只有部分专业设备才具备，普通消费者很难见到。

　　DVI-A是一种模拟传输标准，晚期的大屏幕专业CRT中能看见。不过由于和VGA没有本质区别，性能也不高，因此DVI-A事实上已经被废弃了。至于DFP接口，这是一种已经被废弃的早期的数字规范。

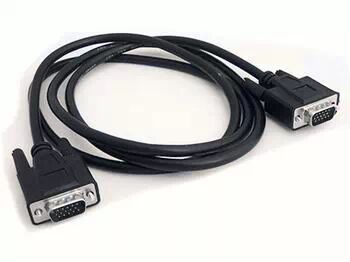

VGA

　　VGA(Video Graphics Array)是IBM在1987年随PS/2机一起推出的一种视频传输标准，具有分辨率高、显示速率快、颜色丰富等优点，在彩色显示器领域得到了广泛的应用。

　　VGA数据线是用来连接VGA接口设备的线缆，成品线长度有1.5米，2米、3米、5米、10米、15米等几种规格，一般没有超过15米的成品线，因为信号传输距离超过15米时，VGA信号质量会严重下降。如果需要将显卡产生的VGA信号传输超过15米的距离，超过的不多时，可以焊接一根VGA线试试效果，如果距离过远，应该直接使用VGA-CAT5转换器。

BNC

　　BNC接头，是一种用于同轴电缆的连接器，全称是Bayonet Nut Connector（卡扣配合型连接器，这个名称形象地描述了这种接头外形），又称为British Naval Connector。

　　BNC连接器用于射频信号的传输，包括模拟或数字视频信号的传输、业余无线电设备天线的连接、航空电子设备和其他的一些电子测试设备的连接。在消费电子领域，用于视频信号传输的BNC连接器已为RCA端子取代，通过简单的转接器，RCA端子就可以在只具备BNC连接器的设备上使用。BNC端子曾广泛用于10base2以太网, 由于同轴电缆为双绞线取代，目前很难看到有BNC端子的网卡。一些ARCNET网络使BNC端子终结的同轴电缆。

　　BNC连接器有50欧姆和75欧姆两个版本。50欧姆连接器和其他阻抗电缆连接时，传输出错的可能性较小。不同版本的连接器互相兼容[1] ，但如电缆阻抗不同，信号可能出现反射。通常BNC连接器可以使用在4GHz或2GHz。

　　75欧姆连接器用于视频和DS3到电话公司中心局的连接，而50欧姆连接器用于数据和射频传输。错误接在75欧姆插座上的50欧姆插头可能会损害插座。甚高频应用中使用75欧姆连接器。（来源：中安网整理）
